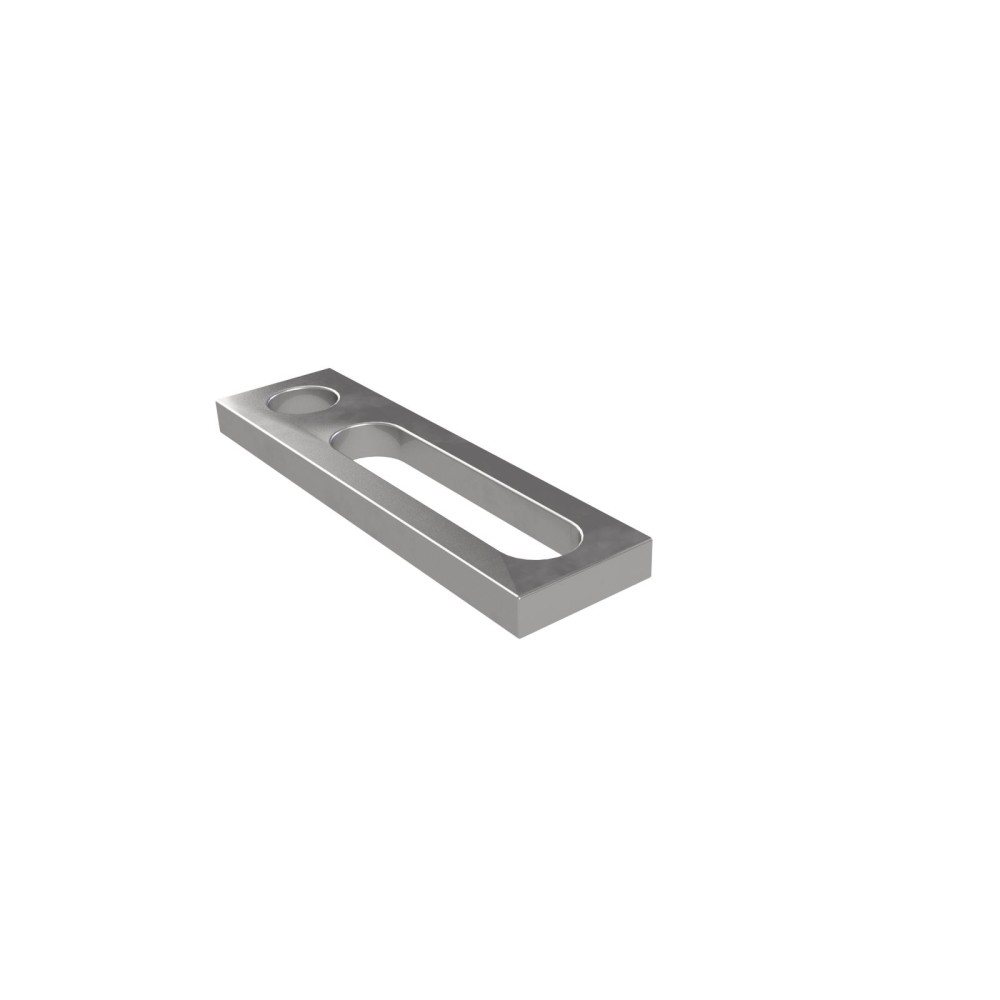

Odbój prosty 200 mm

Najwyższa z popularnych wersji, odbój 200 mm, zapewnia sztywną referencję dla dużych profili i dłuższych krawędzi. Większa wysokość poprawia kontrolę geometrii przy elementach, które po rozgrzaniu mają tendencję do „uciekania”. To dobry wybór do większych ram, węzłów konstrukcyjnych i długich złożeń, gdzie liczy się stabilne oparcie i powtarzalny dystans dosunięcia.

Ustawienie i prowadzenie

Odbój wpinaj trzpieniem systemowym w miejscu, które definiuje bazę – dalej zastosuj dwa lub trzy dociski, rozkładając siły wzdłuż krawędzi. Większa płaszczyzna prowadzi krawędź równiej, dzięki czemu łatwiej utrzymać linię spoiny i kąty naroży, a po wychłodzeniu potrzeba mniej prostowania. Przy długich profilach warto dodać drugi odbój jako dodatkowy punkt odniesienia.

Dlaczego 200 mm

Wysokość daje realny zapas sztywności i widoczności strefy spawania. W produkcji seryjnej odbój 200 mm działa jak stała baza – operator szybciej „łapie” pozycję, a układ mniej reaguje na lokalne odkształcenia.

• stabilne podparcie większych gabarytów,
• łatwiejsza kontrola równoległości i kątów,
• mniej korekt geometrii po spawaniu.

FAQ – Najczęściej zadawane pytania

Do czego najlepiej nadaje się odbój 200 mm?

Do dużych ram i długich profili, gdzie potrzebne jest wysokie, stabilne oparcie podczas spawania.

Czy jest dostępny dla systemu 16 i 28?

Tak, oferujemy warianty kompatybilne z oboma systemami; wybierz wersję w konfiguratorze.

Jak uniknąć przesuwu detalu po odboju?

Ustaw dociski tak, by siły dociskały w kierunku odboju, a nie powodowały poślizgu po jego powierzchni.

Czy jeden odbój wystarczy przy bardzo długich elementach?

Zalecane są dwa punkty odniesienia lub wsparcie krążkami/odbojami, aby rozłożyć obciążenia i utrzymać równoległość.

Jak dbać o narzędzie w intensywnej eksploatacji?

Czyść z odprysków, kontroluj gniazda i trzpienie, przechowuj w suchym miejscu; to utrzyma precyzję bazowania.
