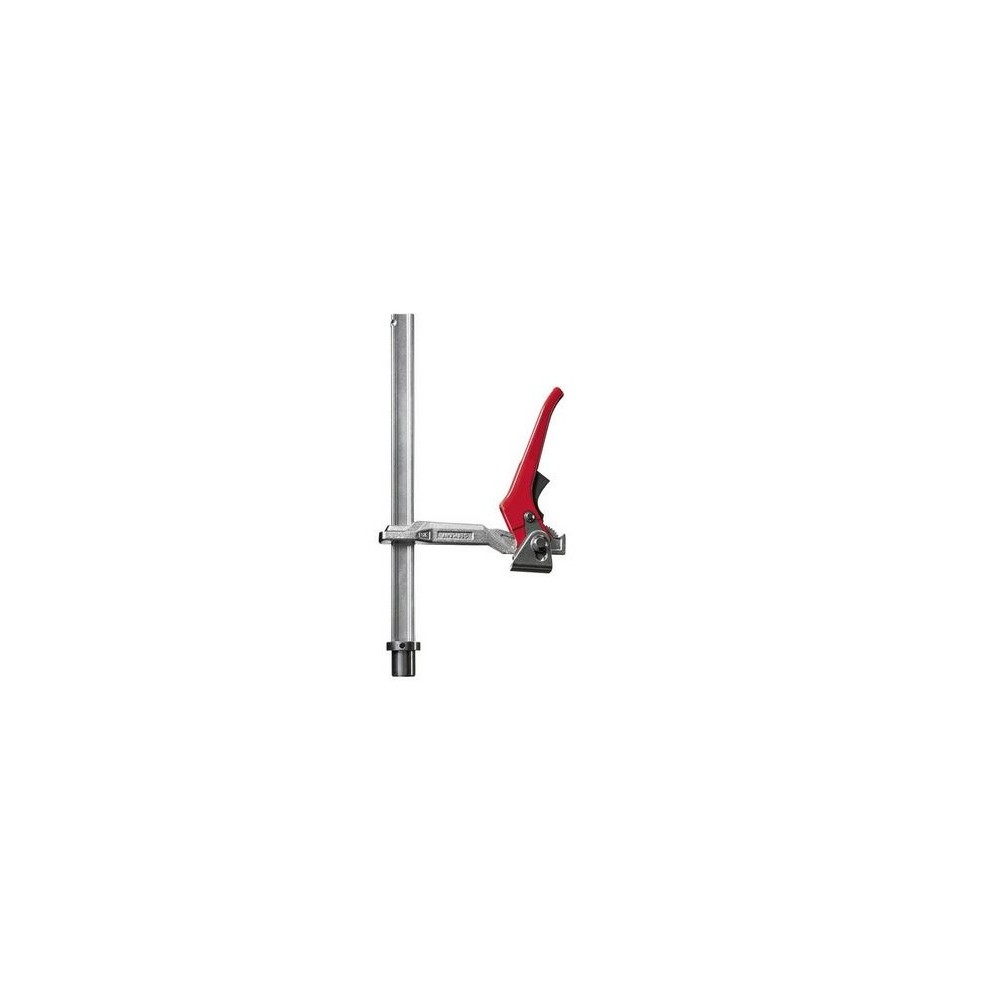

Zacisk zapadkowy do stołów spawalniczych system 28 300mm

Zacisk zapadkowy 300 mm – szybkie mocowanie w siatce systemu 28

Zacisk mocujący z mechanizmem zapadkowym przyspiesza ustawianie detali na stole systemu 28 wszędzie tam, gdzie liczy się tempo i powtarzalność. Skokowa praca zapadki pozwala domykać szczelinę „ząb po zębie”, bez ryzyka cofnięcia, a długość 300 mm zapewnia wygodny zakres pracy zarówno przy mniejszych podzespołach, jak i dłuższych profilach. Dzięki pewnemu trzymaniu detalu możesz skupić się na jakości spoiny zamiast na ciągłym pilnowaniu, czy element nie „ucieka” podczas nagrzewania.

Jak działa mechanizm zapadkowy w praktyce

Po wpięciu w siatkę otworów ustawiasz ramię zacisku na docelowej linii i dociągasz materiał ruchami nadgarstka. Zapadka blokuje ruch tylko w jednym kierunku, więc każdy kolejny „klik” zwiększa siłę docisku, nie pozwalając na niekontrolowany luz. Rozwiązanie sprawdza się szczególnie przy pracach przerywanych: możesz szybko poluzować element na czas korekty i równie szybko wrócić do wcześniej wypracowanego docisku – bez żmudnego kręcenia śrubą.

Kontrola geometrii i powtarzalność ustawień

Sztywna konstrukcja ramienia, w połączeniu z ogranicznikami i odbojami na blacie, tworzy stabilny układ odniesienia. Gdy detal zaczyna „pracować” pod wpływem temperatury, zapadka przeciwdziała cofaniu się docisku, co ogranicza mikroruchy i poprawia liniowość krawędzi. W produkcji seryjnej to właśnie powtarzalność dociągnięcia i stała pozycja w siatce otworów skracają czas przygotowania kolejnych złożeń.

Ergonomia i bezpieczeństwo pracy

Zacisk zapadkowy działa intuicyjnie, także w rękawicach. Ruch jest krótki i powtarzalny, a moment dociągnięcia łatwo wyczuć po charakterystycznym „zaskoku” mechanizmu. Odpuszczenie docisku odbywa się kontrolowanie – jednym ruchem zwalniasz zapadkę, korygujesz pozycję i ponownie dociskasz. To ogranicza zmęczenie i minimalizuje ryzyko nagłego „odstrzelenia” ramienia, typowego dla źle zluzowanych śrubowych rozwiązań.

Typowe scenariusze użycia

Najczęściej wykorzystasz go przy składaniu ram, ustawianiu dłuższych profili przed spawem ciągłym oraz przy pracach, gdzie elementy są wielokrotnie przekładane między stacjami. Mechanizm zapadkowy przydaje się także podczas punktowania – drobne przestawienia i szybkie „dociągi” pomagają utrzymać geometrię bez nerwowego dokręcania śrub.

Co zyskujesz od razu

• szybsze mocowanie i korekty ustawień niż w klasycznych zaciskach śrubowych,
• stabilny docisk bez samoczynnego cofania przy nagrzewaniu,
• powtarzalność pozycji w siatce otworów systemu 28.

Wskazówki do konfiguracji stanowiska

Ustaw zacisk tak, by siła działała w kierunku odboju – ogranicznik definiuje bazę, a zapadka dociąga detal do płaszczyzny. Przy dłuższych profilach rozłóż kilka punktów docisku wzdłuż krawędzi, aby uniknąć przekoszeń. Jeśli element ma różną sztywność po długości (np. dospawane wzmocnienia), dociśnij go bliżej stref zmian przekroju – zapobiegnie to skręcaniu i „falowaniu” podczas spawu.

Konserwacja i trwałość

Regularnie usuwaj opiłki z zębów zapadki i strefy przegubów. W miejscach narażonych na rozprysk łuku przyda się lekka warstwa preparatu antyodpryskowego, która ułatwi późniejsze czyszczenie. Okresowa kontrola luzów na osi ramienia oraz sprężyny zapadki utrzyma płynność pracy i pełną siłę trzymania.

FAQ – Najczęściej zadawane pytania

Czym zacisk zapadkowy różni się od śrubowego?

Zapadka działa skokowo i blokuje ruch wsteczny, więc szybciej dociśniesz i utrzymasz docisk bez samoczynnego luzowania; śrubowy wymaga pełnych obrotów pokrętłem.

Czy jest kompatybilny z każdym stołem systemu 28?

Tak, został zaprojektowany do współpracy z siatką otworów 28 oraz standardowymi trzpieniami i odbojami.

Czy nadaje się do cięższych konstrukcji?

Tak, pod warunkiem właściwego rozłożenia punktów docisku i zastosowania ograniczników, które przejmą siły boczne.

Czy mogę obsługiwać go jedną ręką?

W większości operacji tak – mechanizm zapadkowy pozwala dociągać detal krótkimi ruchami, a zwolnienie wykonasz pojedynczym przyciskiem lub dźwignią.

Jak dbać o mechanizm zapadkowy?

Czyść zęby i przeguby z opiłków, okresowo sprawdzaj sprężynę zapadki oraz luz na osi ramienia; w razie potrzeby delikatnie nasmaruj punkty ruchome.
