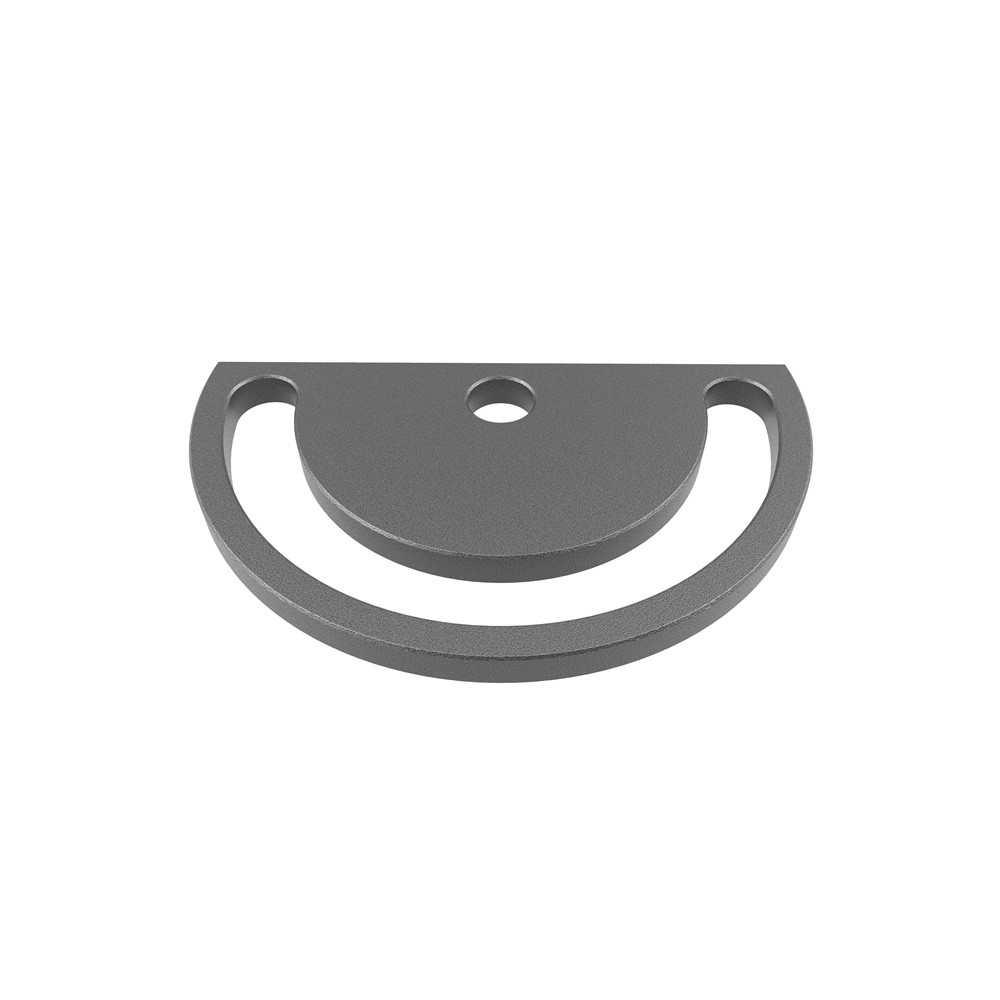

Pare-chocs d'angle – application

Le pare-chocs d'angle est une butée précise qui permet de baser et de stabiliser rapidement des éléments placés en angle sur la table de soudage. Il convient aux coins et aux joints de profilés et de panneaux qui nécessitent le maintien de la géométrie lors du rainurage, de l'assemblage et du soudage final. Grâce à sa géométrie angulaire et rigide, l'élément sert de référence vers laquelle vous déplacez le détail, et les pinces prennent en charge la force de maintien.

Comment je travaille sur la table

En pratique, vous placez le pare-chocs d'angle dans les trous du plateau de table, le verrouillez avec la goupille du système et sélectionnez la position de manière à ce que les surfaces de base de l'élément "reposent" uniformément sur les plans du pare-chocs. Avant de serrer les pinces, vous pouvez effectuer des micro-corrections de position - les bords rigides du pare-chocs vous aident à atteindre la ligne et l'angle, et après avoir appuyé sur les détails ne "flottent" pas lorsqu'ils sont chauffés.

Là où cela vous donne le plus grand avantage.

Vous l'apprécierez particulièrement lors de l'assemblage de cadres, d'angles de profilés longs et d'éléments aux bords irréguliers difficiles à guider le long d'un pare-chocs droit. La forme angulaire fait office à la fois de butée et de guide ; maintient la relation des bords, de sorte qu'après le soudage, vous perdez moins de temps en redressage et en corrections géométriques.

Systèmes 16 et 28 – compatibilité flexible

Le modèle est disponible dans des variantes adaptées aux 16 et 28 tables système. Sélectionnez la version appropriée dans le configurateur et le pare-chocs « entrera » immédiatement dans le système de trous existant et fonctionnera avec vos broches et pinces. Il s'agit d'une solution pratique pour les halls où les deux systèmes fonctionnent en parallèle : les accessoires maintiennent la cohérence du processus d'installation.

Pourquoi un pare-chocs angulaire au lieu d'un pare-chocs droit ?

Pour les coins et les connexions angulaires, il est important de guider dans deux directions en même temps. Le pare-chocs angulaire fournit des surfaces de référence plates et perpendiculaires, ce qui rend le positionnement de la pièce plus rapide et plus reproductible. Des plans égaux minimisent le risque d'« appui ponctuel » et de déformations ultérieures résultant de contraintes locales.

Ce que vous obtenez immédiatement

L'introduction d'un pare-chocs d'angle permet de ranger le plan de travail et de réduire le temps nécessaire à la préparation de la station. Pour l'opérateur, cela signifie moins de distances improvisées, un contrôle d'angle plus facile et une répétabilité des réglages en série. Vous gagnez du temps à la fois avant le soudage,ainsi qu'après refroidissement de l'élément, car vous limitez la portée du redressage.

• prise de référence plus rapide et maintien de l'angle sécurisé dans les virages,
• moins de corrections de géométrie après soudage,
• fonctionnement cohérent sur les tables système 16 ou 28.

Conseils pratiques

Réglez les pinces de manière à ce que les forces principales ne "poussent" pas le détail le long des surfaces du pare-chocs - le pare-chocs doit définir la position et la pince doit la maintenir. Pour les profils plus longs, répartissez les points de pression le long des bords pour éviter toute inclinaison lors du chauffage. Si vous combinez différentes épaisseurs de matériaux, placez d'abord la base sur le pare-chocs d'angle et sélectionnez ensuite seulement des entretoises qui égaliseront les différences de hauteur. Nettoyer régulièrement les surfaces de travail des copeaux ; une fine couche de préparation anti-éclaboussures facilitera l'entretien.

Compatibilité avec les accessoires

Le pare-chocs d'angle fonctionne mieux dans un ensemble comprenant des pinces à dégagement rapide et des broches système. Dans les systèmes qui nécessitent un support supplémentaire, vous pouvez ajouter un croissant ou un disque pare-chocs comme point d'espacement - en particulier pour les éléments à géométrie irrégulière. Lors de la réalisation d'assemblages en série, il vaut la peine de préparer un modèle de trous fixe : vous répétez les mêmes positions et vous disposez d'un modèle prêt pour la production.

FAQ – Questions fréquemment posées

À quoi sert le pare-chocs d'angle ?

Pour une prise d'origine et une stabilisation rapides des éléments placés en angle ; agit comme une référence rigide au niveau des coins et des joints d'angle.

Est-il compatible avec les tables des systèmes 16 et 28 ?

Oui. Le produit est disponible dans des variantes compatibles avec les deux systèmes - sélectionnez la version appropriée lors de l'achat.

Comment le joindre ?

Branchez les trous du plateau à l'aide de la goupille système, puis sélectionnez la disposition des pinces qui prendront en charge la force de maintien.

Est-il adapté aux pièces volumineuses et lourdes ?

Oui, comme élément de base. Pour les plus grandes tailles, utilisez plusieurs points de pression et répartissez les forces pour éviter le basculement.

Quand choisir un pare-chocs angulaire au lieu d'un pare-chocs droit ?

Lorsque vous connectez des éléments selon un angle ou que vous souhaitez contrôler un coin dans deux directions en même temps ; la géométrie angulaire assure un alignement plus rapide et plus précis.
