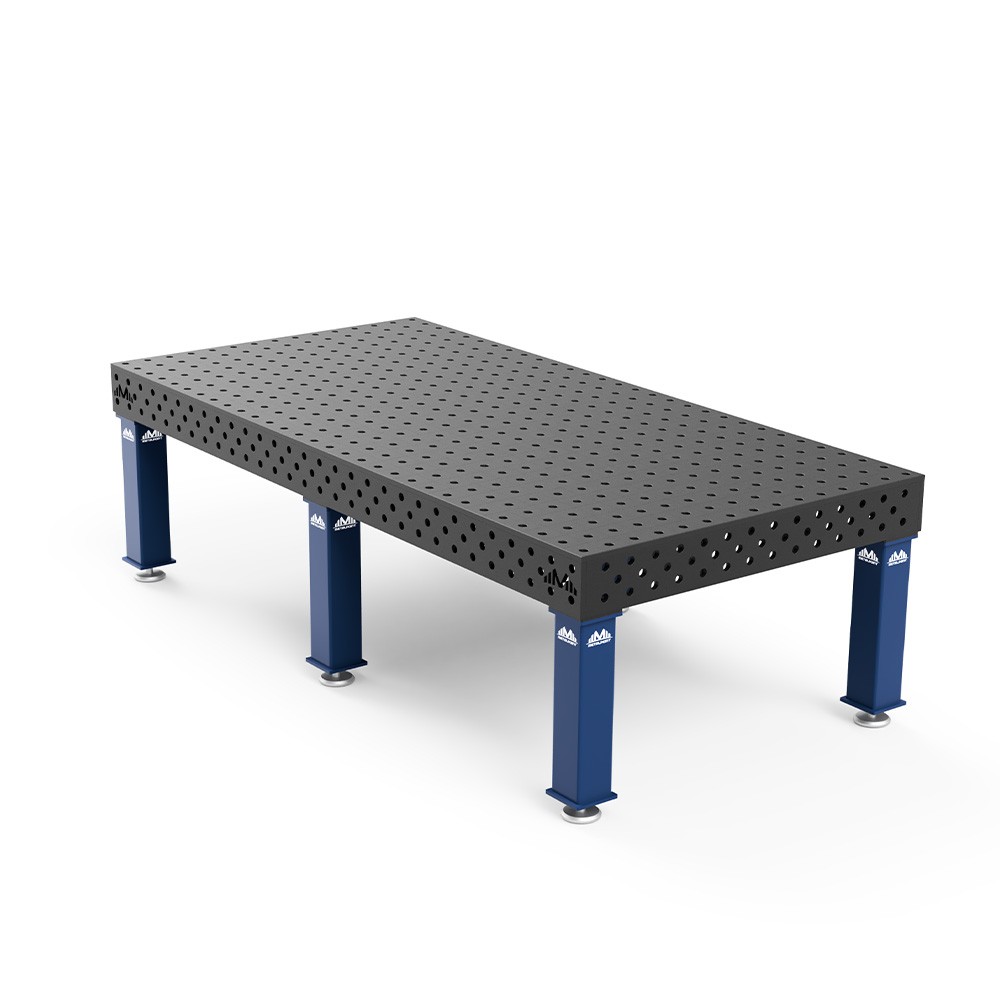

Table de soudage 2990x1490 système plateau 28 - 20 mm et capacité de charge 5500 kg

Cette table de soudage Metalpoint en taille réelle 2990x1490 mm est une solution conçue pour les travaux de production lourds, où la répétabilité, la stabilité et la précision du référencement des détails sont importantes. La combinaison du système de trous 28 mm avec la grille gravée 100x100 mm donne un "langage" de travail très pratique : vous définissez rapidement l'élément, conservez les dimensions, et dans le cas de détails en série vous revenez immédiatement aux mêmes points de référence. Il s'agit d'un type de table qui n'est pas destiné à la « construction légère », mais au véritable soudage et assemblage de composants lourds.

Le paramètre clé ici est l'épaisseur du plateau de table de 20 mm et la tolérance de planéité maximale de 0,5 mm sur toute la longueur de . En pratique, cela signifie que vous pouvez baser les détails sur la table sans stress et construire le processus de préparation, sans corriger constamment la géométrie. La hauteur de travail 850–900 mm permet d'adapter l'ergonomie au poste de travail, et toute la structure est préparée pour de longs cycles de travail, également dans des conditions de charges mécaniques et thermiques élevées.

Système de trous de 28 mm et grille 100 x 100 – prise d'origine et répétabilité rapides

Diamètre du trou 28 mm est la norme pour les équipements de fixation plus lourds et les applications plus exigeantes. De plus, vous disposez d'une grille gravée de 100 x 100 mm , ce qui facilite le réglage des détails à l'œil nu et raccourcit le temps du premier assemblage. Si vous travaillez avec des instruments ou revenez fréquemment aux mêmes structures, la grille améliore considérablement l'organisation de votre travail : au lieu de mesurer à partir de zéro à chaque fois, vous utilisez des points de référence clairs.

Ce modèle utilise également des trous sur les côtés dans une disposition diagonale . Il s'agit d'un ajout pratique lorsque vous souhaitez fixer des éléments sur le côté de la table, soutenir de longs détails ou construire des luminaires qui « s'étendent » au-delà du plateau de la table. Les côtés d'une hauteur de 200 mm offrent une zone de travail stable pour les accessoires et les pinces latérales.

Renforts, nervures et jambes - construction pour charges lourdes

La table a une capacité de charge de 5 500 kg et il ne s'agit pas d'une valeur "marketing" : elle résulte directement de la géométrie de la structure. 7 nervures (12 mm) d'une hauteur de 180 mm ont été utilisées, qui servent de renforcement de l'ensemble de la planche et limitent les déflexions dans les détails lourds et lors de pressions intenses. Le tout repose sur 6 piedsd'une section de 140x140 mm, ce qui assure une très bonne stabilité et répartition du poids.

En pratique, cet agencement fonctionne bien lorsque de grandes structures soudées, des cadres, des éléments de machine ou des ensembles de grande taille sont placés sur la table. C'est également un bon choix si vous souhaitez une station qui résistera à des années de travail en production sans géométrie « flottante » et sans avoir besoin d'ajustements constants des paramètres.

Ergonomie et travaux en cours : quand le rythme compte

Avec les tables de cette classe, ce qui compte n'est pas seulement la rigidité, mais aussi le confort de travail pendant le processus. La plage de hauteur réglable 850–900 mm vous permet d'adapter la station à l'opérateur et à la nature du travail. Ceci est important pour le soudage en série : moins de fatigue, un meilleur contrôle du soudage et une répétabilité plus stable, en particulier lors de postes de travail plus longs.

Le poids de la table est de 1 200 kg, ce qui est un avantage dans ce segment : la masse importante améliore l'amortissement des vibrations et "calme" les travaux avec une forte pression ou un assemblage intensif. Si dans votre usine, la table doit être la base du processus, et pas seulement une "table de soudage", ce paramètre est vraiment utile.

Les paramètres les plus importants en pratique

Pour être précis, c'est la table que vous choisissez si vous souhaitez allier rigidité, précision et positionnement rapide. Les points forts de ce modèle sont :

• Plateau de table 20 mm + planéité max 0,5 mm - base stable pour le processus et la préparation.
• Système 28 mm + grille 100x100 - prise rapide et retour facile aux mêmes points.
• Capacité de charge 5 500 kg, 7 baleines et 6 pieds 140x140 - conception pour les détails et la pression lourds.

À qui s'adresse cette solution ?

Ce modèle s'adresse aux entreprises qui ne veulent pas de compromis : production de structures en acier, soudage de charpentes, assemblage de gros éléments, construction d'instrumentation, travaux de maintenance sur modules lourds. Si votre station doit être reproductible, rapide et "sans surprises", et doit résister à de longs cycles, c'est exactement la direction à prendre.

Si vous le souhaitez, vous pouvez envoyer des informations sur les accessoires de montage que vous possédez ou prévoyez d'avoir (par exemple, angles, butées, pinces, broches) - j'adapterai ensuite la description au processus réel et vous indiquerai quels ensembles pour le système 28 mm font la plus grande différence dans la production.

FAQ – questions fréquemment posées

La dimension de travail de la table est-elle de 2990x1490 mm ?

Il s'agit de la dimension réelle du tableau. Cela facilite la planification de la logistique, de l'espace dans le hall et de l'adaptation aux gares et lignes technologiques existantes.

Quels sont les avantages d'une maille de 100 x 100 mm gravée sur un plan de travail ?

La grille facilite la référence rapide des détails et la répétition des paramètres. Lors du travail en série, cela raccourcit le temps de préparation et réduit le nombre d'erreurs de positionnement.

À quoi servent les trous sur les côtés disposés en diagonale ?

Ils vous permettent de fixer des éléments sur le côté de la table, de soutenir de longs détails et de réaliser des fixations dépassant le contour du plateau. C'est pratique pour les grandes structures et les détails inhabituels.

Une planéité de 0,5 mm partout a-t-elle une réelle importance en soudage ?

Oui : cela affecte la répétabilité, la précision du référencement et la stabilité du processus. Pour les gabarits et les détails plus grands, la différence de planéité se traduit par un assemblage plus facile et moins d'ajustements.

Quelle est la capacité portante et qu'est-ce qui la fournit dans cette structure ?

La capacité de charge est de 5 500 kg. Le système de renforts en est responsable : 7 nervures (12 mm) d'une hauteur de 180 mm et 6 pieds 140x140 mm, qui stabilisent l'ensemble de la structure.
